Einzelstufige Kanalheizung 150/1,2 kW für Wärmerückgewinnung.
Das Lüftungsgerät ist für die Installation in Lüftungskanälen vorgesehen. Es wird eingesetzt, um das Einfrieren des Wärmetauschers im Wärmerückgewinnungssystem zu verhindern. Bevor die Außenluft in das Gerät gelangt, wird sie durch den Vorheizlüfter erwärmt.
Technische Daten:
- Stromversorgung: 230 V / 50 Hz
- IP-Schutzart: 40

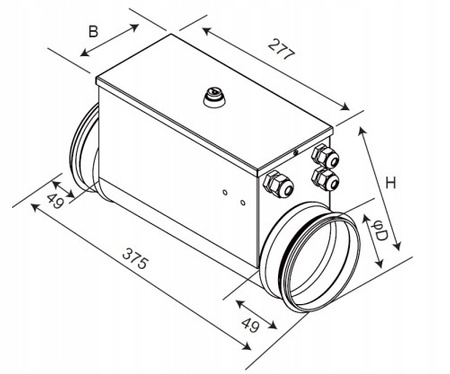

- Abmessungen: 149 x 129 x 237 mm
- Minimaler Luftstrom: 120 m³/h
- Nennstrom: 5,3 A
- Heizleistung: 1,2 kW
Konstruktion:

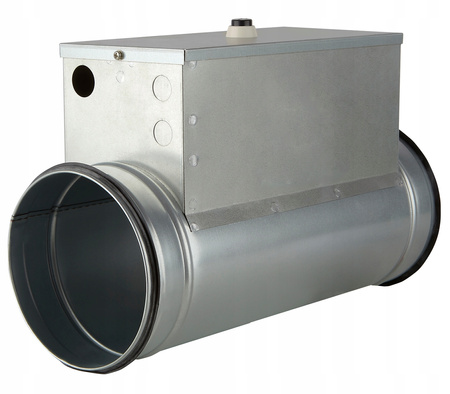

Das Gehäuse des Elektroheizers besteht aus verzinktem Stahl, was eine gute Beständigkeit gegen hohe Temperaturen und Korrosion gewährleistet. Die Stutzen sind mit Gummidichtungen versehen, um den Einbau in das System zu erleichtern.
Montage:

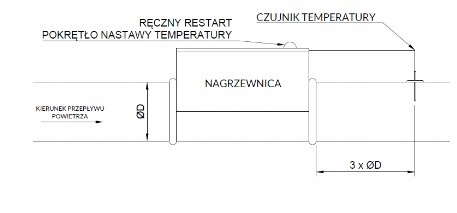

Der Abstand vom Lufterhitzer zum Lüftungsgerät mit Wärmerückgewinnung sollte etwas größer sein als der Abstand zum Temperaturfühler. Der Abstand zwischen dem Lufterhitzer und dem Temperaturfühler sollte mindestens das Dreifache des Durchmessers des Kanals betragen, in dem es installiert wird.
Betrieb:
Das Gerät ermöglicht die Erwärmung der durchströmenden Luft auf die gewünschte Temperatur (je nach Strömungsrichtung). Dies geschieht durch das Steuersystem der Heizung, das die vom Fühler gemessene Temperatur mit der vom Benutzer eingestellten Temperatur vergleicht. Anhand der Größe der Differenz zwischen den beiden Werten passt das System die Heizleistung der Heizung an, um die eingestellte Temperatur zu erreichen und zu halten. Die Leistungssteuerung erfolgt über PWM-Technologie.

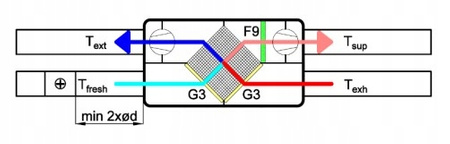

Bei Verwendung dieses Heizgerätes als Vorwärmer wird empfohlen, einen Temperaturfühler in der Abluftleitung hinter dem Lüftungsgerät mit Wärmerückgewinnung zu installieren und die Solltemperatur auf 5°C einzustellen.
Thermischer Schutz:
Alle Modelle sind mit einem zweistufigen Schutzsystem ausgestattet: automatischer Neustart der Heizung bei 50°C und manueller Neustart der Heizung bei 100°C.
Hinweis: Vor dem manuellen Neustart des Heizgeräts muss die Ursache für die Aktivierung dieser Sicherheitsfunktion unbedingt ermittelt und beseitigt werden.
Sensoren:
Für den korrekten Betrieb des Lüftungsgeräts muss der NTC-Temperatursensor (im Lieferumfang des Geräts enthalten) angeschlossen werden.
Außerdem ist es möglich, einen Differenzdruckschalter anzuschließen, der, wenn kein Luftstrom durch das Heizgerät festgestellt wird, das Einschalten des Heizgeräts blockiert. Installieren Sie den Druckschalter so, dass er die Druckdifferenz zwischen dem Ansaug- und dem Ausblasbereich misst (z. B. eine Sonde im Kanal vor dem Ventilator und eine weitere Sonde im Kanal nach dem Ventilator). Der Druckschalter ist nicht im Lieferumfang enthalten.
